Pendahuluan

Dalam tutorial ini, kita akan merakit modem dengan sistem UPS sederhana yang menggunakan baterai 12V 1.2Ah, modul step-up/step-down XL6009, relay 12V, kapasitor, adaptor, dan colokan CCTV. Sistem ini dirancang agar modem tetap menyala saat listrik padam dengan otomatis beralih ke baterai tanpa gangguan daya.

Alat dan Bahan

1. Baterai 12V 1.2Ah – Sebagai cadangan daya saat listrik padam.
2. Modul Step-Up/Step-Down XL6009 – Untuk menjaga kestabilan tegangan di 12V.
3. Relay 12V – Berfungsi sebagai saklar otomatis untuk switching daya.
4. Adaptor 12V – Sebagai sumber daya utama.
5. Kapasitor 2200uF – Untuk menghindari jeda tegangan saat switching.
6. Colokan CCTV 5.5mm – Untuk koneksi daya ke modem.
7. Kabel dan Konektor – Untuk menghubungkan semua komponen.

Langkah-Langkah Perakitan

1. Menyiapkan Rangkaian

   • Hubungkan baterai 12V ke input modul step-up/step-down XL6009.
   • Atur output modul XL6009 ke 12V menggunakan multimeter.
   • Pasang relay 12V untuk mengontrol perpindahan sumber daya antara adaptor dan baterai.

2. Menghubungkan Komponen

   • Hubungkan adaptor ke relay sebagai sumber daya utama.
   • Sambungkan baterai ke relay sebagai sumber daya cadangan.
   • Hubungkan output relay ke input step-up/step-down XL6009.
   • Pasang kapasitor 2200uF di output untuk menghindari tegangan drop saat switching.
   • Sambungkan colokan CCTV ke output XL6009 untuk dihubungkan ke modem.

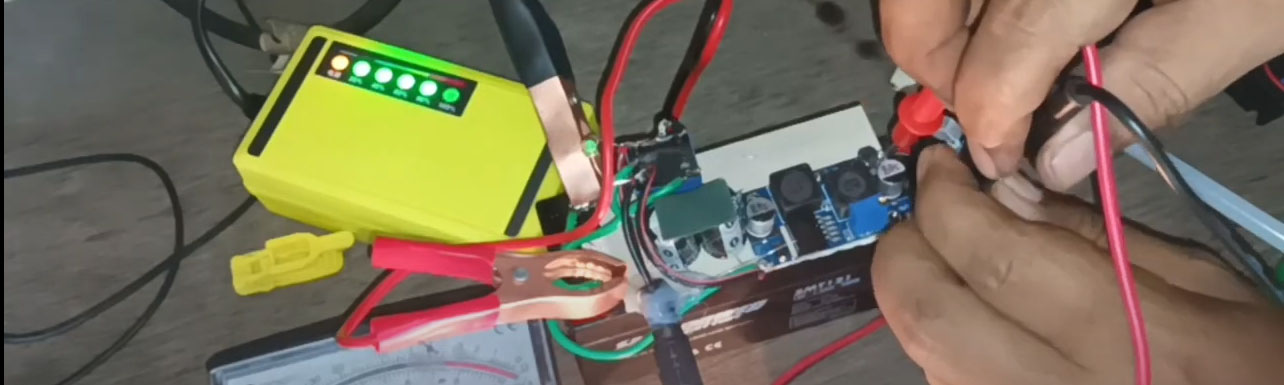

3. Pengujian dan Kalibrasi

   • Pastikan tegangan output tetap stabil di 12V dengan multimeter.
   • Nyalakan modem dan periksa apakah bekerja normal saat menggunakan adaptor.
   • Cabut adaptor dan lihat apakah modem tetap menyala menggunakan daya dari baterai.
   • Pastikan relay bekerja otomatis dalam beralih sumber daya tanpa jeda yang mengganggu.

Hasil Pengujian

Setelah perakitan selesai, sistem berhasil bekerja dengan baik:

• Saat listrik menyala, modem mendapat daya dari adaptor.
• Saat listrik mati, relay otomatis beralih ke baterai tanpa putus koneksi.
• Tegangan tetap stabil di 12V berkat modul XL6009.
• Kapasitor berhasil menghindari lonjakan atau drop tegangan.

Kesimpulan

Sistem UPS sederhana ini sangat berguna untuk memastikan modem tetap aktif saat listrik padam. Dengan menggunakan komponen yang relatif murah dan mudah didapat, solusi ini cocok digunakan untuk rumah atau kantor yang sering mengalami pemadaman listrik.

Demikian tutorial cara merakit modem dengan UPS sederhana. Selamat mencoba!
