Memperbaiki TV gambar garis-garis acak
Jam baru menunjukan 10 pagi tapi badan ini rasanya pengen di rebahkan di kamar mandi, eh..di kamar tidur :-) baru jalan menuju kamar tidur ada orang yang datang ngetok rental komputer, mas bisa memperbaiki TV ngak? kata tamunya. saya jawab rusaknya gimana bu? Rusaknya gambar ancur kayak mukanya mas..ha..ha...bukan gitu sih..cuma yg nulis sedikit lebay aja..kembali ke tadi gambarnya ancur bisa gak ya, sebenarnya saya sudah lama gak menerima servis elektronik apalagi TV salah satu alasannya servis elektronik itu agak lama butuh kesabaran, saya sendiri sudah gak sabarrran..ha..ha..ha.. karena liat bawa anak kecil ibunya tadi dan dibawa siang-siang kalau ditolak kasihan juga ,ya..saya terima aja, tapi saya "semoyo" tiga hari ya bu, atau lebih amannya 1 minggu :-) aja.. maklum ini masih banyak servisan komputer, gimana bu? gak apa-apa saya juga tidak keburu-buru kebetulan anak saya minggu-minggu ini ujian mid semester, jadi santai aja. OK bu, saya jawab.

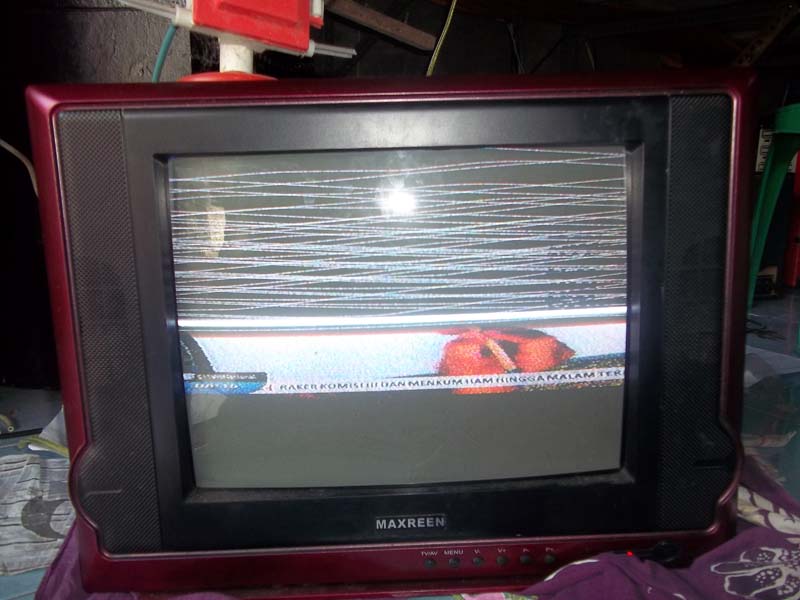

Ini penampakan TV yang rusak

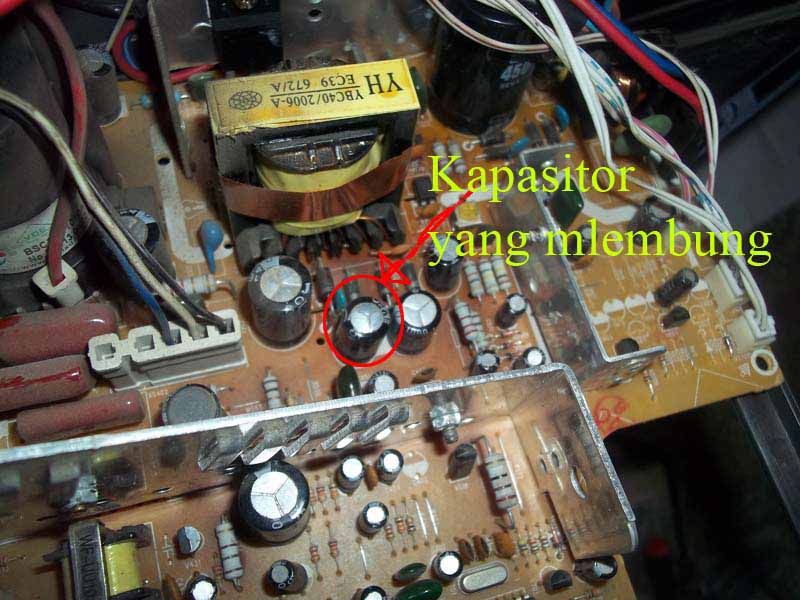

saat pas lagi sedikit luang, saya coba nih TV, lepas sekrup kanan kiri atas bawah, tak terl;alu sulit juga, langsung di rebahkan nih tv tarik tutup belakang TV langsung liat tuh daleman tuh TV, liat kanan kiri kayak orang bingung. langsung nih mata tertuju di kapasitor 1000uF/25V yang sedikit aneh yaitu melembung. ini penampakannya
Gambang kapasitor elektrolit yang kembung
Kapasitor tersebut tanpa ba..bi..bu..langsung saya lepas pakai solder tidak lebih 5 menit saya ganti dengan kaparitor 2200uf/25 kapasitas lebih besar dari aslinya jelas lebih bagus. Setelah di pasang lagi dan di coba..taraaa... TV bisa menyala normal seperti sedia kala. langsung saya tutup kembali nih kasing TV mengerjakan pekerjaan selanjutnya..

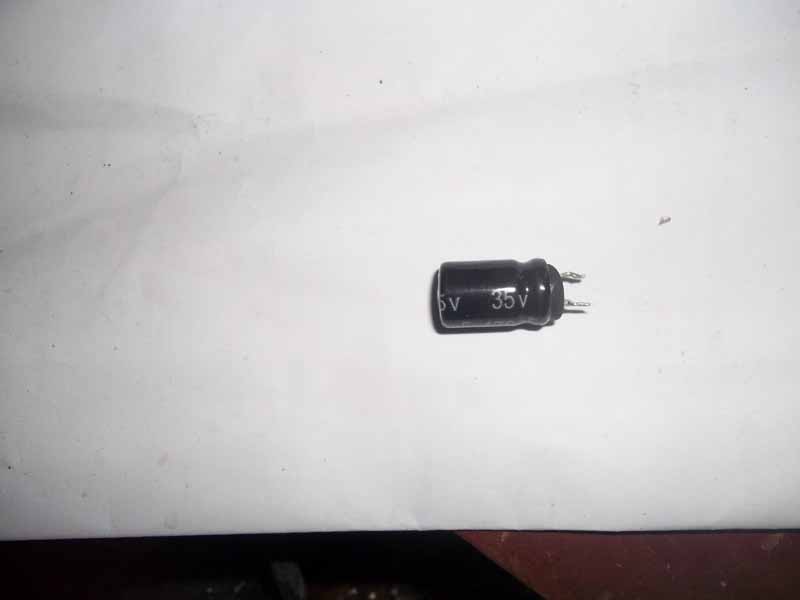

inilah kapasitor setelah dilepas, keliatan sekali karetnya sampai hampir terlepas
yang menjadi pertanyaan, kenapa ini bisa terjadi : Ok saya jelaskan, kapasitor elektrolit di dalamnya terdapat kertas yang di lumuri cairan elektrolit khusus, karena kapasitor ini berdekatan dengan sumber panas dengan jangka waktu yang lama maka lama-kelamaan cairan didalamnya akan menguap, kareba desain kapasitor yang kurang bagau/bisa juga karena umur komponen maka uap cairan elektrolit tersebut berhasil mendorong bagian atas kapasitor sehingga logam aluminum akan bengkok dan keliatan ngembung, karena logam tersebut sangat kuat dan karet di bawah kapasitor kurang kuat maka lama-kelamaan karet di bawah kapasitor akan terlepas karena desakan uap dari cairan kapasitor, mangkanya karet tersebut hampir terlepas, karena cairan kapasitor menguap dan kering maka kapasitor tersebut berubah nilai kapasitsnya sehingga hampir tidak berfungsi lagi..nah langsung keliatan nih gambar bergetar karena tegangan akan naik turun tidak ada stabilitas tegangannya. Perlu diketahui kapasitor elektrolit ini berfungsi untuk menyimpan listrik sementara seperti aki, tegangan listrik dc dari transformator berbentuk setangah sinusoida, saat tegangan naik (gelombang naiak) maka kapasitor akan terisi saat gelombang turun maka kapasitor akan membuang muatanya. kebetulan kapasitor yang saya lepas ini sebagai suplay tegangan 12 menyuplay IC suara dan cromo.
