Perbedan dan persamaan ELCB dan RCCB
pemutus arus sisa (RCCB) Residual Current Circuit Breaker, atau pemutus sirkuit kebocoran bumi (ELCB) Earth Leakage Circuit Breaker
Persamaan RCCB dan ELCB
- Sama-sama dapat digunakan untuk mencegah orang tersengat Listrik/bisa proteksi untuk manusia
- Bentuk fisiknya sama persis
- Arus yang di tawarkan sama 10mA sensitivitas tinggi (bidang kesehatan), 30mA (untuk rumah tangga) pengaman sengatan listrik, 300mA anti kebakaran
- Instalasi listrik harus bagus, sambungan antar kabel juga harus bagus.
- Cara instalasi atau cara pasangnya sama
- Memiliki tombol buat tes alat apakah masih bekerja normal apa tidak tanpa harus di coba jalur HOT di bumikan
Perbedaan RCCB dan ELCB
| S.No | RCCB | ELCB |
|---|---|---|
| 1. | RCCB singkatan Residual Current Circuit Breaker. | ELCB singkatan Electric Leakage Circuit Breaker. |
| 2. | RCCB penamaan baru | ELCB Penamaan Lama |
| 3. | Perangkat mengacu pada perangkat proteksi kebocoran aliran arus yang melalui tubuh manusi. beroperasi berdasarkan arus | mengacu pada perangkat kebocoran pembumian yang dioperasikan dengan tegangan. beroperasi berdasarkan tegangan |
| 4. | memastikan pendeteksian 100% arus bocor dan tersedia untuk pengamanan arus bocor AC dan DC | mendeteksi arus yang mengalir kembali melalui kabel pembumian utama |
| 5. | RCCB tidak memiliki hubungan dengan kabel arde dan karena itu dapat trip ketika kedua arus (fase dan netral) berbeda dan tahan hingga kedua arus yang sama. |
ELCB bekerja berdasarkan arus bocor bumi. Perangkat ini mengukur tegangan pada konduktor bumi; jika tegangan ini tidak nol ini menunjukkan kebocoran arus ke bumi. |
Cara instalasi ELCB dan RCCB

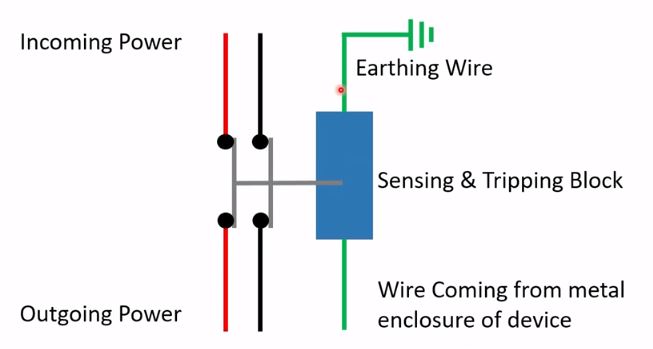

Rangkaian dalam ELCB

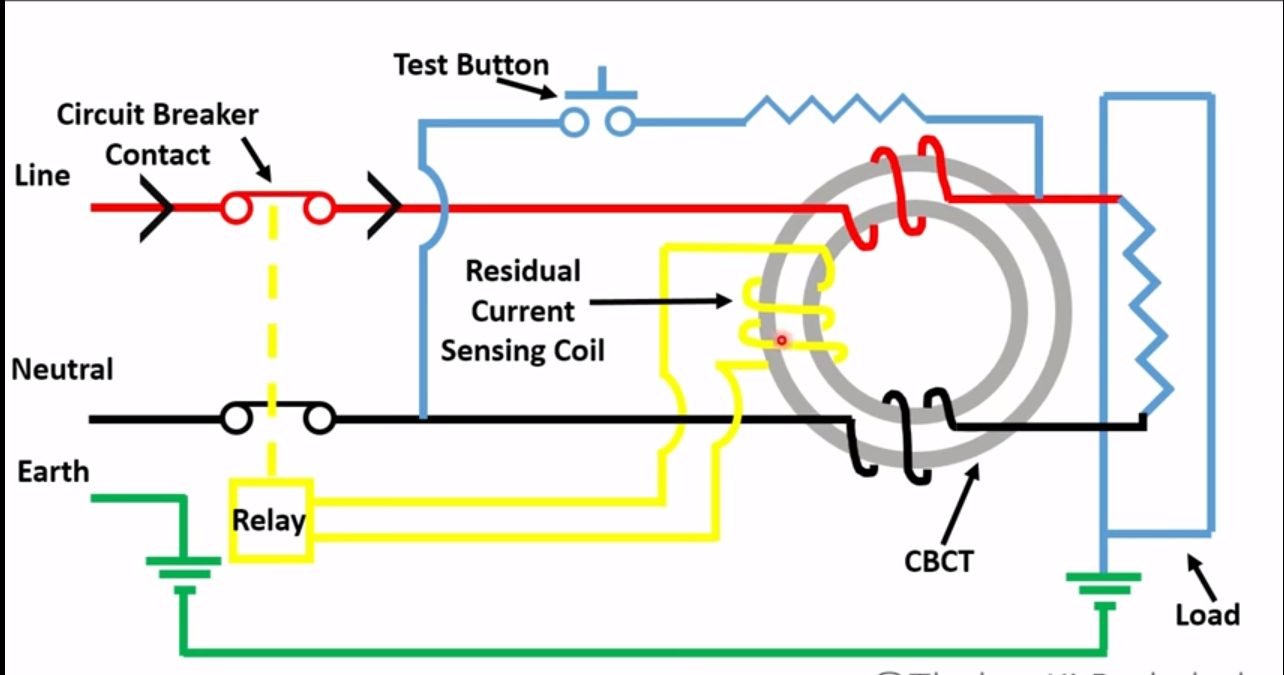

Rangkaian dalam RCCB
Gambar ELCB
Gambar RCCB
Aturan penggunaan RCCB : https://peraturan.bpk.go.id/Home/Details/180040/permen-esdm-no-7-tahun-2021 Standardisasi Di Bidang Ketenagalistrikan dan Pembubuhan Tanda Standar Nasional Indonesia dan/atau Tanda Keselamatan
